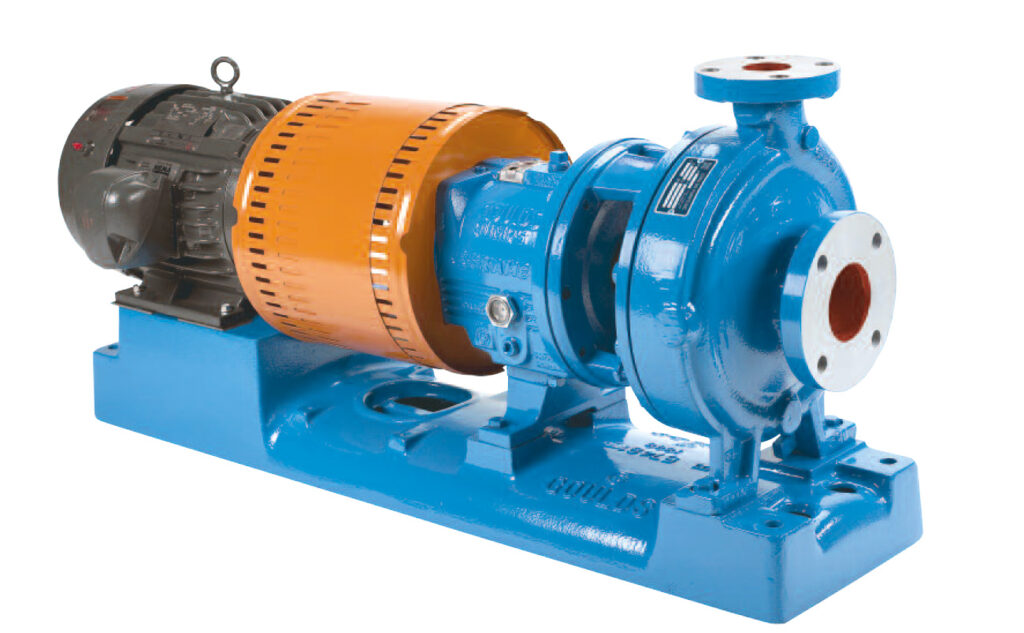

Bomba de Processo ANSI Goulds 3196: o que você precisa saber antes de comprar

A Goulds 3196 é a bomba de processo padrão ANSI B73.1 mais instalada do mundo. Assim sendo, ela virou referência em indústrias química, petroquímica, papel e celulose, alimentos e metais. Sobretudo, seu projeto prioriza confiabilidade, manutenção simples e menor Custo Total de Propriedade (TCO) — pontos decisivos na hora da compra.

Por que a 3196 é diferente

• Impulsor totalmente aberto: lida sem esforço com sólidos e fibras e permite ajuste externo para “renovar” o desempenho após desgaste; por conseguinte, você posterga trocas caras de carcaça/impulsor.
• Câmaras de vedação projetadas (BigBore™ e TaperBore™ PLUS): melhoram lubrificação e remoção de calor, afastam ar, vapores e sólidos das faces do selo e estendem a vida da vedação.
• Vedação dinâmica (opcional): elimina selo mecânico/água de selagem em serviços críticos, reduzindo custos e riscos de contaminação.
• Lado de potência para serviço pesado: eixo rígido (deflexão < 0,05 mm), mancais premium e cárter otimizado para operar mais frio; além disso, há isoladores Inpro VBXX-D que protegem o óleo contra contaminação.
• Monitoramento de condição integrado: mede vibração e temperatura e dá alerta precoce; assim você corrige o processo antes da falha.
• Placa de base rígida (várias versões): mantém alinhamento, absorve esforços da tubulação e facilita a manutenção pelo back pull-out.

O que checar antes de especificar (checklist prático)

Primeiramente, reúna estes dados — eles definem o acerto da seleção e o TCO:

1. Fluido e temperatura: corrosivo? com sólidos? presença de gás/ar? (define materiais, câmara de vedação e plano de selo).
2. Ponto de operação (Q/H) e faixa: verifique curva a 50/60 Hz e margem para variação do processo.
3. NPSH disponível: combine com a sucção da bomba e, se preciso, use rotação menor/impulsor ajustado.
4. Normas e flangeamento: ANSI B73.1, classes 150/300, necessidade PIP/API, etc.
5. Vedação: selo simples/duplo, TaperBore™ PLUS para sólidos/vapores, vedação dinâmica quando não se deseja água de selagem.
6. Materiais molhados: ferro dúctil, 316SS, CD4MCu, Alloy 20, Monel, Hastelloy, titânio… Conforme o fluido, selecione o mais adequado.
7. Base e acoplamento: escolha a placa de base (aço, concreto polimérico, etc.) e proteções conforme o ambiente.
8. Automação: considere monitor de condição e, se aplicável, inversor com lógicas específicas (ex.: controle de fluxo/energia).

Benefícios que impactam o bolso (TCO)

• Desempenho renovável: o ajuste externo do impulsor recupera vazão e rendimento, logo você consome menos energia e entra menos vezes na bomba.
• MTBF maior: cargas radiais/axiais reduzidas pelo projeto do impulsor e pelas pás traseiras; consequentemente, mancais e selos duram mais.
• Menos paradas: monitoramento embarcado + back pull-out + intercambiabilidade de peças diminuem o tempo de intervenção.
• Garantia forte: lado de potência com garantia padrão de 5 anos, decerto um diferencial de confiabilidade.

Aplicações típicas

• Processos CPI: corrosivos/abrasivos com sólidos e materiais filantes
• Transferência e recirculação em unidades químicas e utilidades
• Sistemas de alta temperatura (opções para até 370 °C com pacote de alta temperatura)

Opções de construção e vedação

• Materiais: ferro dúctil, inox 316/316L, CD4MCu, Alloy 20, Monel, Hastelloy, titânio (entre outros).
• Vedações: gaxeta; selos mecânicos simples/duplos (planos ANSI); câmara BigBore™/TaperBore™ PLUS revestidas para controle térmico; vedação dinâmica.
• Placas de base: aço fabricado, concreto polimérico (Polyshield), versões avançadas PIPRESP; bem como adaptador NEMA C-face/3196CC (acoplamento fechado) para economizar espaço.

Boas práticas de instalação

• Back pull-out: deixe espaço livre na extremidade do acoplamento para remoção do conjunto.
• Alinhamento: re-alinhe a quente e após 24 h de operação; em seguida, registre vibração e temperatura como baseline.
• Selo: use plano de flush adequado; por exemplo, TaperBore™ PLUS em serviços com ar/vapor/sólidos.
• Óleo e rolamentos: mantenha nível pelo visor de 1″ e troque conforme condição — os isoladores Inpro preservam o banho.

Por que comprar a 3196 com a Access Bombas

Em virtude de nossa experiência e estoque de peças, você recebe seleção correta, start-up assistido e suporte técnico em todo o Brasil. Portanto, sua planta opera com mais disponibilidade e menor custo por hora.

Veja nosso catálogo
