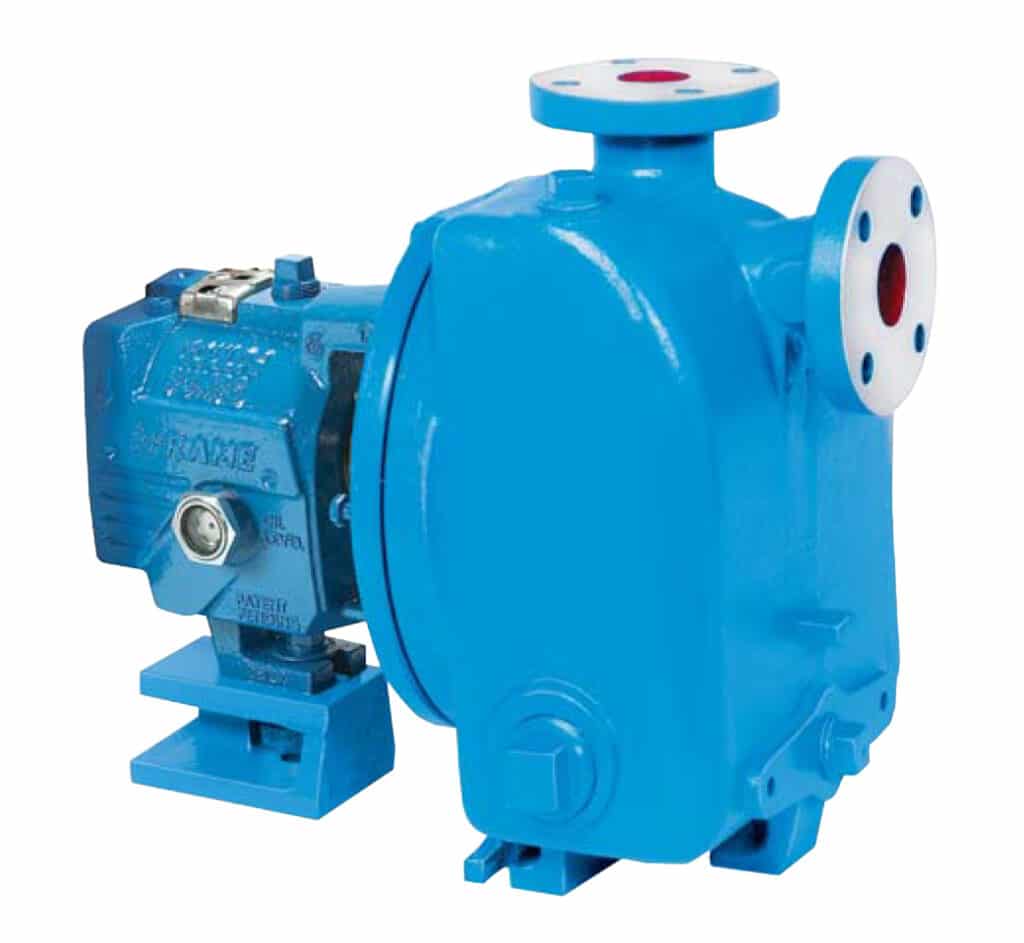

Goulds 3796 i-FRAME: bomba autoescorvante para processos industriais com monitoramento inteligente

Quando a instalação trabalha com sucção negativa, presença de ar/vapor ou risco de drenagem de linha, escolher a bomba errada vira sinônimo de parada, cavitação e manutenção recorrente. Por isso, a Goulds 3796 i-FRAME se destaca: ela entrega escorvamento automático integrado na própria carcaça, opera com confiabilidade em serviços exigentes e ainda adiciona monitoramento inteligente i-ALERT para reduzir falhas inesperadas.

Para quem a Goulds 3796 i-FRAME é indicada

Em primeiro lugar, esta bomba foi pensada para serviços de escorvamento automático no setor de processos (CPI), onde o fluido nem sempre chega “pronto” na sucção. Além disso, ela atende aplicações como:

• Fossa industrial e drenagem de áreas alagadas
• Drenagem de mina
• Transferência de produtos químicos
• Descarregamento de carro-tanque
• Transferência de petróleo
• Sistemas de filtro
• Abastecimento de aeronaves
• Bases e refluxo de coluna

Ou seja, sempre que o processo exige retomada rápida, estabilidade e tolerância a variações de condição, a 3796 entra com vantagem.

O que é imprescindível avaliar antes de comprar uma bomba autoescorvante

Antes de tudo, quem compra bomba para processo precisa reduzir risco de “surpresa” em campo. Então, valide estes pontos:

1) Condição de sucção e altura estática

• A 3796 trabalha com altura estática efetiva de até 6 m.
  Assim, ela atende cenários comuns de sucção negativa em drenagem e transferência.

2) Vazão, altura manométrica e limites do serviço

• Capacidade: até 284 m³/h (1250 GPM)
• Altura: até 131 m (430 ft)
• Temperatura: até 260 °C
• Pressão: até 2586 kPa (375 psig)
  Portanto, ela cobre um espectro amplo de operação em processos industriais.

3) Presença de ar/vapores e drenagem de linha

Aqui mora o “pulo do gato”: se entra ar, a bomba precisa escorvar sem gambiarra e sem acessórios extras.

4) Tipo de fluido

Sólidos, material fibroso, corrosivos e abrasivos mudam o jogo. Logo depois, você define hidráulica, materiais e vedação.

5) Vedação e confiabilidade do mancal

Vedação errada e mancal contaminado são campeões de falha. Em suma, escolha a câmara de vedação e proteção de mancais como prioridade — não como detalhe.

Como funciona o escorvamento automático da Goulds 3796

A Goulds 3796 usa um design de voluta dupla em uma carcaça de peça única. Em outras palavras, ela faz o escorvamento e a separação de ar dentro da própria bomba:

• Durante o escorvamento, a voluta inferior atua como entrada e a superior descarrega mistura de líquido + ar para a câmara de separação.
• O ar sai pela descarga, enquanto o líquido recircula.
• Quando o ar é removido e o centro do impulsor se enche de líquido, a bomba passa a operar como uma centrífuga convencional.
• Inegavelmente, o melhor ponto: a carcaça retém líquido suficiente para reescorvar, mesmo se a linha drenar.

Por que isso importa na prática?

Porque o projeto:

• dispensa câmara externa de escorvamento e separador de ar,
• dispensa válvula de retenção na sucção,
• promove escorvamento rápido,
• mantém retenção positiva sob condições de sifão e faz purga automática de vapores.

Diferenciais técnicos que reduzem manutenção e paradas

Impulsor totalmente aberto

A Goulds usa impulsor totalmente aberto, reconhecido por lidar bem com sólidos, fibras, corrosivos e abrasivos. Além disso, as pás traseiras reduzem a pressão na câmara de vedação, o que ajuda a preservar o selo.

Ajuste externo do impulsor

Você corrige folgas e recupera desempenho com ajuste externo simples. Como resultado, você mantém vazão/pressão/eficiência por mais tempo e reduz custo de energia e peças.

Conjunto posterior destacável (back pull-out)

O projeto permite manutenção com o conjunto posterior removível, o que agiliza serviço e reduz tempo de parada.

Intercambiabilidade com a Goulds 3196 Muitas peças e o “lado de potência” compartilham plataforma com outras bombas da linha, minimizando estoque e acelerando reposição.

Monitoramento inteligente i-ALERT: manutenção mais previsível

O monitor de condições patenteado mede continuamente vibração e temperatura no mancal de impulso e usa LEDs para indicar a integridade geral. Assim, você recebe aviso antes que uma falha “estoure” em produção.

Vedação: como escolher o arranjo ideal

A 3796 aceita diferentes configurações para atender o seu fluido e sua política ambiental. Por exemplo:

• Vedação interna simples (BigBore™): líquidos não corrosivos a moderadamente corrosivos e abrasivos moderados.
• Cartucho simples (TaperBore™ PLUS): facilidade de manutenção e menos chance de erro de montagem.
• Dupla convencional / cartucho duplo (BigBore™): para líquidos incompatíveis com vedação simples, mais abrasivos/corrosivos, serviços instáveis e exigências ambientais.
• Barreira dupla de gás: quando o fluido é perigoso/tóxico ou quando você não deseja flush externo (ou não tem líquido compatível).

Portanto, a vedação não deve ser “padrão”; ela precisa refletir o risco do processo e o custo de parada.

Lado de potência i-FRAME: robustez real (e garantia)

A plataforma i-FRAME foi desenhada para confiabilidade:

• Vedantes em labirinto Inpro VBXX-D ajudam a evitar falha por contaminação do lubrificante ou perda de óleo.
• Mancais premium para serviço pesado aumentam resistência à fadiga (comparativamente a soluções convencionais).
• Eixo rígido com deflexão mínima nas faces de vedação (menos desgaste de selo).
• Cárter otimizado com maior capacidade de óleo e melhor dissipação térmica.
• Bujão de drenagem magnético e visor de óleo para controle correto do nível.
• Garantia padrão de 5 anos no lado de potência, reforçando a proposta de confiabilidade.

Opções de montagem (base) para diferentes ambientes

Dependendo de vibração, corrosão e padrão de montagem, a linha oferece alternativas de placa de base, como:

• ferro fundido,
• CHEMBASE PLUS™ (concreto polímero),
• aço fabricado (econômico),
• aço fabricado com características aprimoradas (para requisitos mais rigorosos).

Como a Access Bombas pode ajudar na especificação

A fim de acertar na compra, recomendamos validar com a engenharia:

• ponto de operação (Q/H) + margem do processo,
• NPSH e condição de sucção (incluindo variações),
• presença de sólidos/fibras e compatibilidade química,
• melhor arranjo de vedação (BigBore/TaperBore, simples/dupla/gás),
• base e instrumentação (incluindo estratégia com i-ALERT).

Seja como for, a escolha correta geralmente reduz custo total muito mais do que “economizar” no modelo.

---
